SECÇÕES DOS MOTORES



Topo desta página              HOME            Fim desta página

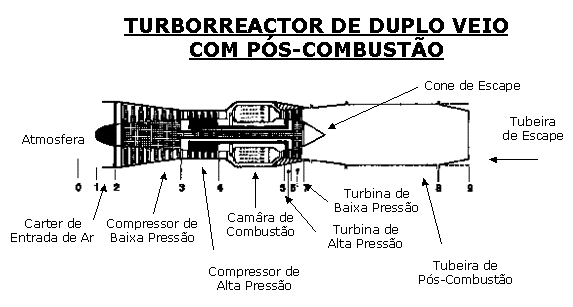

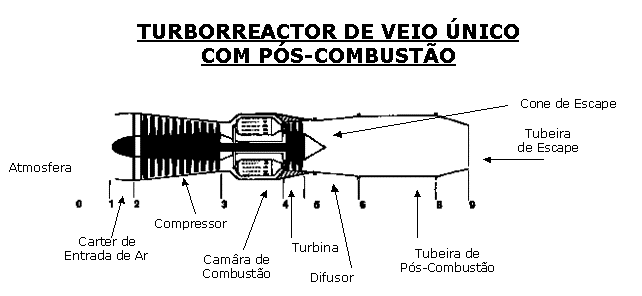

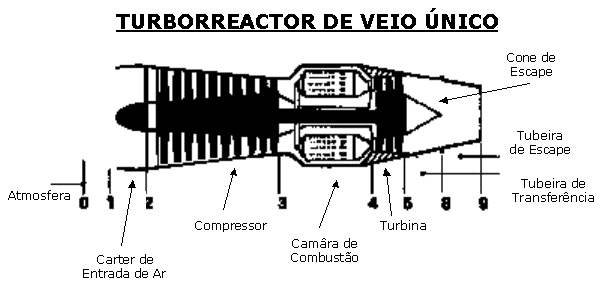

Com o objectivo de prever e estudar o desempenho do motor de turbina de gás, este é visto como um conjunto sequencial de módulos formados por elementos termodinâmicos cujo estudo teórico e unidimensional permite deduzir umas condições a partir de outras. Neste âmbito, o motor é dividido em diferentes secções, correspondentes às fronteiras dos elementos termodinâmicos, desde um ponto situado a montante do motor onde o escoamento é considerado não perturbado (por vezes com velocidade nula) até à saída da tubeira de escape, numa sequência que vai de 0 a 9.

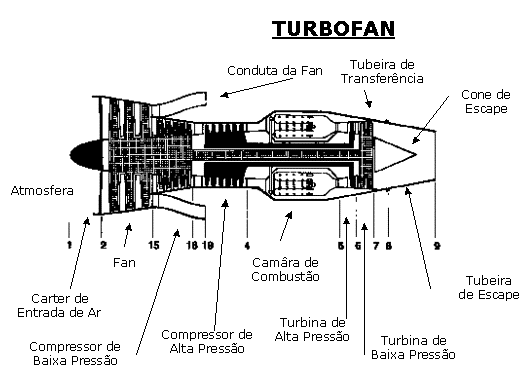

Se no caso dos turbopropulsores e turborreactores apenas existe um escoamento, nos turbofan existe ainda o escoamento secundário que se processa através da conduta da fan. As secções colocadas ao longo do escoamento primário identificam-se por um digito ou dois, sendo que o primeiro (quando existem dois) se inicia sempre por um algarismo diferente de 1. As secções atravessadas pelo escoamento secundário são constituídas por dois algarismos, sendo que o primeiro é sempre o algarismo 1.

O esquema de identificação a seguir apresentado é aquele que é geralmente aceite e utilizado pela indústria e centros de investigação e desenvolvimento.



  Escoamento primário Escoamento secundário
Secção nº Designação Secção nº Designação
0

Escoamento não perturbado

0

Escoamento não perturbado

1

Garganta de entrada

1

Garganta de entrada

Compressor 2

Entrada no compressor de baixa pressão

12

Entrada na fan

21

Descarga do compressor de baixa pressão





22

Entrada no compressor de pressão intermédia





23

Descarga do compressor de pressão intermédia





24

Entrada no compressor de alta pressão





3

Descarga do compressor de alta pressão

13

Descarga da fan

Turbina 4

Entrada na turbina de alta pressão





41

Descarga da turbina de alta pressão





42

Entrada na turbina de pressão intermédia





43

Descarga da turbina de pressão intermédia





44

Entrada na turbina de baixa pressão





5

Descarga da turbina de baixa pressão





Escape 6

Entrada na conduta de pós-combustão

16

Entrada na conduta misturadora da fan

7

Entrada na tubeira de escape

17

Interface entre a conduta da fan e a tubeira de escape

8

Garganta da tubeira de escape

18

Garganta de escape da conduta da fan

9

Descarga da tubeira de escape

19

Descarga de escape da conduta da fan
