MODELO DE DISTRIBUIÇÃO DE TEMPERATURA NO INTERIOR DE UM MOTOR DE TURBINA DE GÁS





Topo desta página             HOME             Fim desta página      Voltar

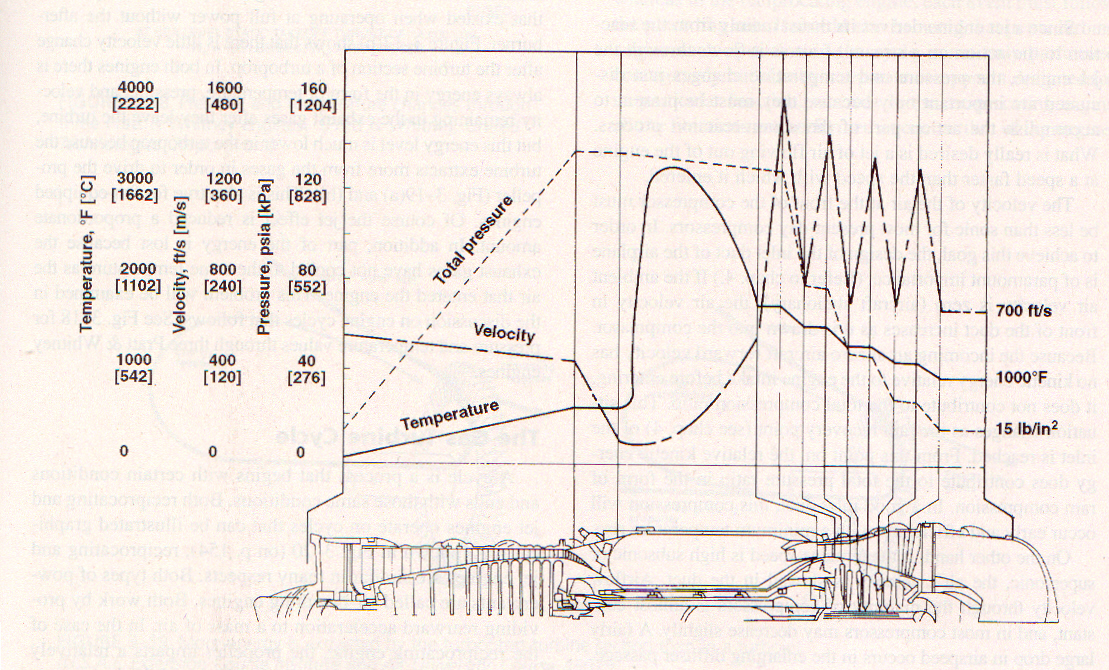

Modelo típico de distribuição da temperatura no interior

de um motor de turbina de gás do tipo turborreactor sem pós-combustão





Fonte do diagrama: The Jet Engine, Rolls-Royce plc 5th Edition,1986, pág. 15, Fig. 2-5-1

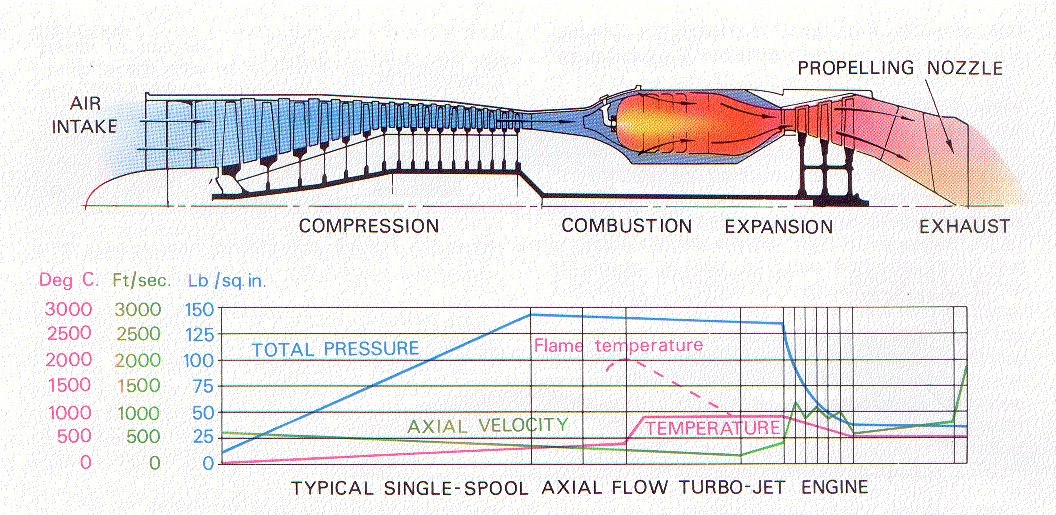

Modelo típico de distribuição da temperatura no interior de um motor

de turbina de gás do tipo turborreactor com e sem pós-combustão





Fonte do diagrama: Aircraft Gas Turbine Engine Technology, Treager, Irwin E., Glencoe Aviation Tehnology Series, McGraw Hill, 3rd Edition, 1995, pág. 151, Fig. 3-17 (a)





Modelo típico de distribuição da temperatura no interior

de um motor de turbina de gás do tipo turbopropulsor





Fonte do diagrama: Aircraft Gas Turbine Engine Technology, Treager, Irwin E., Glencoe Aviation Tehnology Series, McGraw Hill, 3rd Edition, 1995, pág. 151, Fig. 3-17 (b)
